Preamplificador de emisiones acústicas _entrada diferencial _PAS _ganancia de 40 dB _alimento de 28 V

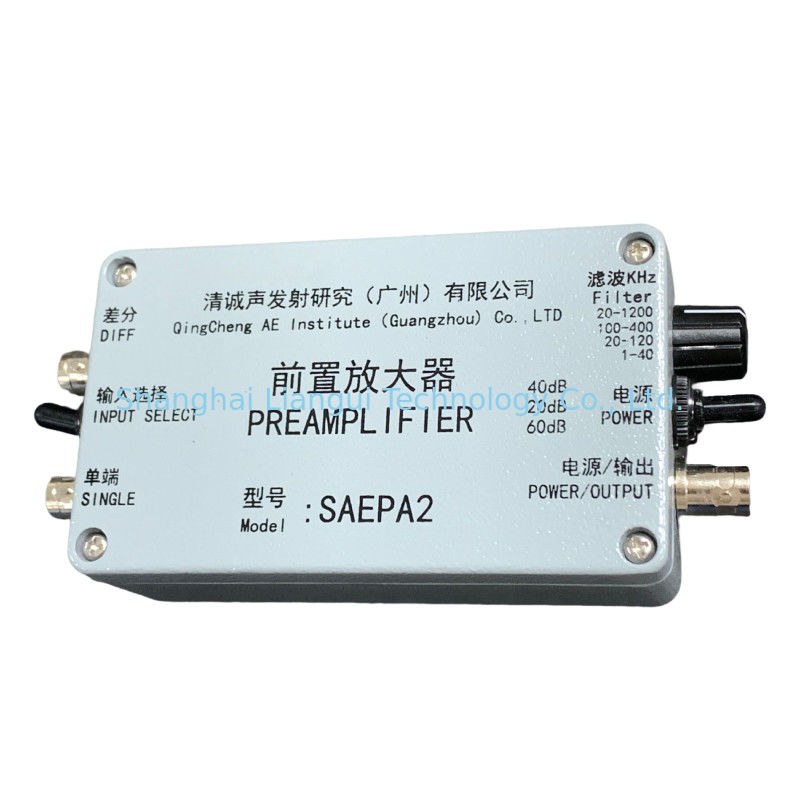

Preamplificador de emisión acústica PAS

Descripción del Producto:

1.La serie de preamplificadores PAS AE son modelos de banda ancha, que pueden coincidir con los modelos de sensores más comunes y las tarjetas de adquisición AE para cada fábrica;

2. Tres velocidades de ganancia para elegir: 20/40/60dB;

3. Dos formas de entrada: un solo extremo/diferencia;

4.Dos tipos de modos de fuente de alimentación: fuente de alimentación fantasma, la fuente de alimentación es transportada por la línea de señal; o fuente de alimentación directa desde una fuente de alimentación externa;

5.Filtro incorporado, la frecuencia relevante se divide en cuatro engranajes;

6.Estar equipado con capacidad de protección contra descargas eléctricas y fenómeno antibloqueo de recuperabilidad;

7.Función AST (prueba automática de sensor), puede enviar recursos de señal de prueba a los sensores (bajo la condición de fuente de alimentación fantasma);

8. Carcasa metálica, protege la interferencia electromagnética y resiste golpes.

Diagrama de conexión del preamplificador PAS:


Información de la empresa:

Shanghai Liangui Technology Co., Ltd. se compromete a promover la prosperidad y el desarrollo del mundo a través de la tecnología, centrándose enIinteligentemiequipo yAtuSoluciones de tomacionpara ayudar a las empresas amejorar prproceso de producciónyminimizar el costo.

Somos un equipo inteligente &asolución de automatizaciónproveedor de servicios de integración.Nuestra empresa cuenta con un equipo profesional de ventas de comercio exterior y un equipo de soporte técnico experimentado. Los principios de nuestro trabajo en equipo son el cliente primero y la solución rápida. Nuestro ámbito de negocio incluyeENDtesEquipo de ting, AacústicomimisióntestandoIinstrumentos, IindustrialRrobot,METROmecánica ymieléctricomiequipoetc.

Nuestro ENDtestintineodivisiónestá especializada en I+D, producción, ventas y servicios de aplicación técnica deAacústicomimisióntestandoIinstrumentos,Ud.ultrasónicoFleyDdetector,Ud.ultrasónicotespesorGRAMOaugey otros instrumentos de prueba. Nuestro equipo de I+D tiene la capacidad dedesarrollar sensores, software y hardware de medición electrónica, también podemos personalizarNo estándarEquipos de inspección automatizados y robóticospara los clientes. Nuestros productos utilizados principalmente enCampo Industrial(Aeroespacial, Ferroviario, Automotriz, Petróleo y Gas, Manufactura, Industria de Procesos) yGeneración de energía(Renovables, Nucleares, Nuevos Reactores, Reactores Avanzados, Reactores de Investigación, Combinados de Gas, Carbón, Cogeneración).

Nuestro objetivo es ayudar siempre a nuestros clientes a cumplir con susaltos estándares de seguridad, proponiendosoluciones de inspección eficientesbasado en servicios globales quereducir costos y aumentar la eficiencia del proceso, hacerinstalaciones industrialesygeneración de energíaoperarde forma segura y eficienteyexcelentemente.Nuestros principales productos, sistemas e instrumentos AE, se han vendido a China, EE. UU., Reino Unido, Brasil, Indonesia, etc., lo que se gana la confianza y el apoyo de clientes de todo el mundo con una excelente reputación.


Características de rendimiento:
● El preamplificador PAS es de tipo universal de banda ancha, que se puede aplicar a los tipos más comunes de sensores y tarjetas de adquisición de emisiones acústicas de varios fabricantes;
● La ganancia del preamplificador tiene tres opciones de 20/40/60 dB;
● Dos métodos de entrada de señal, unipolar/diferencial;
● Hay dos modos de suministro de energía disponibles: suministro de energía fantasma, que es transportado y suministrado por la línea de señal; o alimentación directa desde una fuente de alimentación externa.
● Filtro incorporado, la frecuencia correspondiente se divide en 4 velocidades para su selección;
● Tiene la capacidad de proteger contra descargas eléctricas y la capacidad de recuperarse del fenómeno de bloqueo;
● Función de prueba automática del sensor (AST), que puede enviar una fuente de señal de prueba al sensor (en el caso de fuente de alimentación fantasma);
● Carcasa metálica, protección contra interferencias electromagnéticas, antichoque.

Parámetros técnicos básicos:

Ganancia: 20/40/60 dB opcional
Frecuencia de respuesta: 1,3 kHz ~ 1,2 MHz
Ruido: <24 dB (el terminal de entrada de ganancia de 40 dB está en cortocircuito)
Filtro incorporado: 20 kHz-1200 kHz (20 kHz-630 kHz con ganancia de 60 dB)
100kHz-400kHz
20kHz-120kHz
4 rangos de 1kHz-40kHz
Rango de salida: ±10V (Vpp)
Reactancia capacitiva de entrada: 15pF
Voltaje de funcionamiento: 28 V CC (24 V-32 V)
Carga nominal: 50Ω
Corriente de reposo: 35 mA
Corriente máxima de salida: 40 mA
Temperatura de trabajo: -20℃～﹢60℃
Tamaño: 110 mm × 65 mm × 37 mm
Nivel de protección: IP65
Material de la carcasa: aluminio fundido
Tipo de interfaz: 2 interfaces BNC (Q9), interfaz BNC diferencial, interfaz de alimentación
