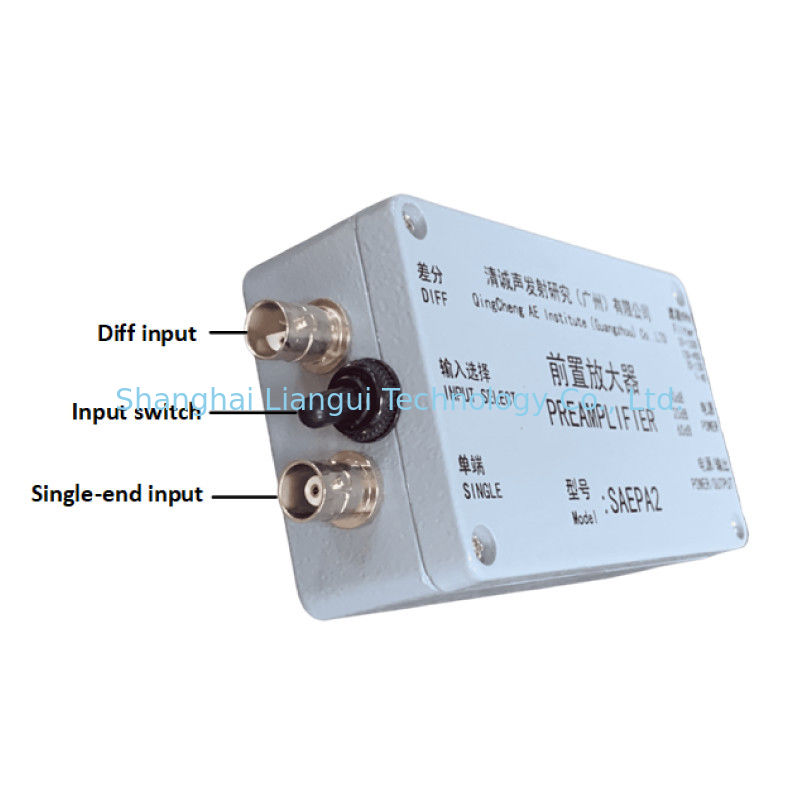

Preamplificador de emisiones acústicas PAS
Descripción del producto:
1.Las series de preamplificadores PAS AE son modelos de banda ancha que pueden combinarse con los modelos de sensores más comunes y las tarjetas de adquisición AE para cada fábrica;
2.Tres engranajes de ganancia para elegir: 20/40/60 dB;
3Dos modos de entrada: de extremo único o de diferencia;
4Dos tipos de modos de alimentación: alimentación fantasma, la fuente de alimentación es transportada por la línea de señal; o alimentación directa desde la fuente de alimentación externa;
5.Con filtro incorporado, la frecuencia correspondiente se divide en cuatro marchas;
6.Estar equipado con capacidad de protección contra descargas eléctricas y fenómeno antibloqueo recuperable;
7Función.AST (prueba automática del sensor), puede enviar el recurso de señal de prueba a los sensores (en la condición de suministro de energía fantasma);
8Cubierta metálica, escudo de interferencia electromagnética, resistencia a los golpes.
| Especificaciones técnicas |
| Ganancias |
20/40/60 dB |
| Frecuencia de respuesta |
1.3 kHz~1.2MHz |
| Ruido |
<24 dB |
El filtro |
con una frecuencia de 20 kHz a 1200 kHz,
100 kHz a 400 kHz
20 kHz a 120 kHz, y
1 kHz a 40 kHz
|
| Rango de salida |
± 10 V(Vpp) |
| Reacción capacitiva de entrada |
15pF |
| Voltado de trabajo |
24 V a 32 V |
| Independencia |
50Oh |
| Corriente en reposo |
31 mA |
| Corriente máxima |
100 mA |
| Trabajo temporal. |
-20 años.°C ~+ 60°C |
| Tamaño |
110 mm×de una longitud igual o superior a 65 mm×37 mm |
| Peso |
300 g |
| Nivel de protección |
Protección IP65 |
| Material de las cáscaras |
Aluminio fundido |
| Conector |
El BNC |
Nota:
1La fuente de alimentación debe ser una buena coincidencia con la impedancia de salida, de lo contrario dará lugar a la ganancia de
el preamplificador se desvíe del valor de ganancia nominal, lo que resulta en una desviación de amplitud de la señal.
2Si se selecciona una placa AE de otros fabricantes, seFuente de alimentación del preamplificador PPSse requiere.
3El cableado debe estar correcto. Las siguientes tres operaciones incorrectas pueden causar daños al preamplificador:
a. El voltaje de entrada es un 25% superior al requerido para la fuente de alimentación.
b. Conectar la fuente de alimentación al conector de entrada de señal.
c. Los terminales positivos y negativos de la fuente de alimentación están inversamente conectados
|
Diagrama de conexión del preamplificador PAS:
Información sobre la empresa
Preguntas frecuentes
1¿Cuál es el precio?
La FOB Guangzhou.
2- ¿Cuál es el tiempo de garantía?
12 meses después de la fecha de envío
3¿Cuál es la fecha de entrega?
30-45 días después de recibir el pago T/T.
4¿Cómo hacer frente a la pieza defectuosa si excede el tiempo de garantía?
El cliente puede devolver las piezas defectuosas para nuestra prueba y mantenimiento, todo el costo logístico y la tarifa de mantenimiento deben ser a cargo del cliente.
Características de rendimiento:
● El preamplificador PAS es un tipo universal de banda ancha, que puede aplicarse a los tipos más comunes de sensores y tarjetas de adquisición de emisiones acústicas de varios fabricantes;
● La ganancia de preamplificación tiene tres opciones de 20/40/60 dB;
● Dos métodos de entrada de señal, de un solo extremo/diferencial;
● Hay dos modos de suministro de energía disponibles: suministro de energía fantasma, que es transportado y suministrado por la línea de señal; o suministro de energía directo de una fuente de alimentación externa.
● Filtro incorporado, la frecuencia correspondiente se divide en 4 marchas para la selección;
● Tiene la capacidad de protegerse contra la descarga eléctrica y la capacidad de recuperarse del fenómeno de bloqueo;
● Función de prueba automática del sensor (AST), que puede enviar una fuente de señal de prueba al sensor (en el caso de la fuente de alimentación fantasma);
● Cubierta metálica, protección contra las interferencias electromagnéticas, anti-choque.
Parámetros técnicos básicos:
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.
Frecuencia de respuesta: 1,3 kHz-1,2 MHz
Ruido: < 24 dB (40 dB si el terminal de entrada de ganancia está en cortocircuito)
Filtro incorporado: 20 kHz-1200 kHz, (20 kHz-630 kHz a una ganancia de 60 dB)
100 kHz a 400 kHz
20 kHz a 120 kHz, y
4 rangos de 1 kHz a 40 kHz
Las emisiones de CO2 de los motores de combustión renovable deberán ser iguales a las emisiones de CO2 de los motores de combustión renovable.
Reacción capacitiva de entrada: 15 pF
Válvulas de encendido y de encendido
Carga nominal: 50Ω
Corriente en reposo: 35 mA
Corriente de salida máxima: 40 mA
Temperatura de funcionamiento: -20°C+60°C
Tamaño: 110 mm × 65 mm × 37 mm
Nivel de protección: IP65
Material de la cáscara: aluminio fundido
Tipo de interfaz: 2 interfaces BNC (Q9), interfaz BNC diferencial, interfaz de alimentación
